产品名称	HP303凝结水自动输送三泵成套装置图
		产品规格
		产品用途
详细说明

在能源危机日益产重的今天，有效地回收热凝结水，对工厂乃至整个社会的节能减排工作至关重要，大量的回收并利用热凝结水，杜绝浪费，无疑是建设节能环保型企业的必然选择。

甘肃红峰机被有限责任公司汽/气动力机械泵凝结水自动回收装置是将热凝结水从较低位置送往较高位置，或从较低压力或真空送往较高压力的非电动泵装置。装置的结构配置紧凑，占用空间小，安装周期短，费用低，运行安全、防爆，是大量回收并利用热凝结水的最佳选择。

工作原理:

1.启动前，泵内浮球位于凝结水泵底部的最低处，此时，驱动进气口关闭，乏气排出口打开。

2.启动时，用汽设备的凝结水进入装置集水罐并靠自身重量顶开进口止回阀进入泵，系统背压（正常情况）使出口止回阀关闭，浮球靠进人系内水的浮力开始上浮。

3.浮球随进入泵内凝结水的增多继埃上浮，且通过联动机构不断增加弹箦的拉力，当弹簧达到上部延伸点时，拉力被突然释放，带动联动机构上移折起，使驱动气进口开后并同时关闭乏气排出口。

4.驱动蒸汽、空气或其他气体由进口阀进入泵，泵内压力升高，压力使进口止回阀关闭并迫使泵内的凝结水顶开出口止回阀而排出，通过凝结水回收管送至用户联结水回收水箱。

5.随着凝结水的排出，浮球开始下降，带动联动机构增加掸簧拉力，当弹簧达到下部廷伸点时，拉力被突然释放，联动机构下移折起，使驱动气进口关闭并同时打开乏气排出口。

6.随着乏气排出口打开，泵内乏气由乏气排出管进入集水罐，泵内压力降低，系统背压使出口止回阀关闭，来自用汽设备的凝结水通过集水罐靠自重顶开进口止回阀进人凝结水泵，装置开始新的循环。

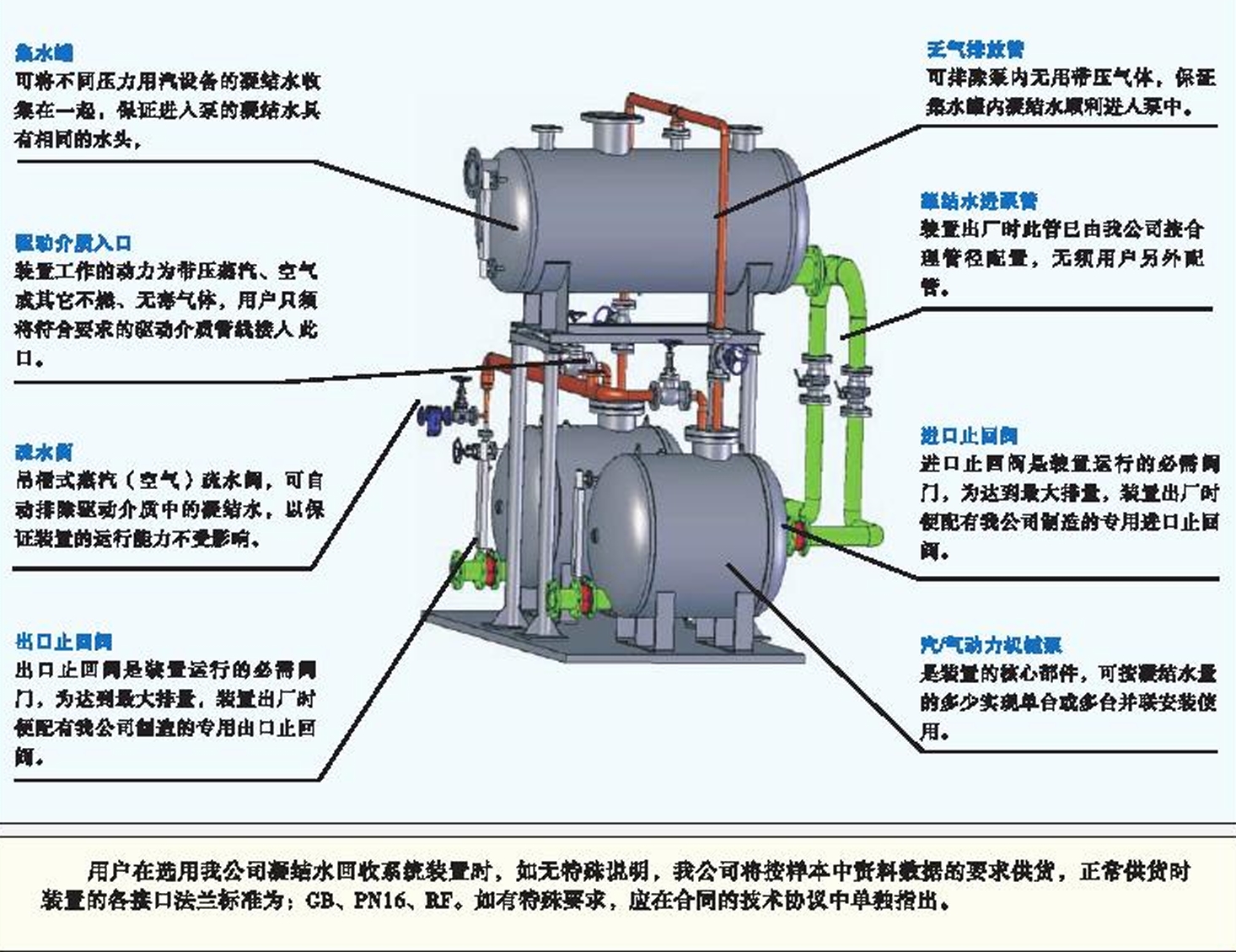

装置配件：
